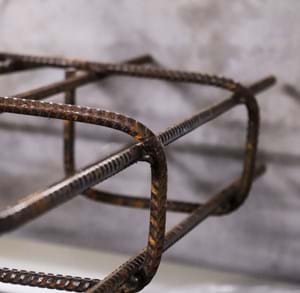

Villakorg®

Tidsbesparande armeringsbalkar som är lätta att hantera och montera.

Villakorg® – Färdiga och lätthanterliga armeringskablar

1. Villakorgen® är lätt att transportera och hantera på lastbil eller släpvagn. Ca 15 kg/st, verklig längd är 2 985 mm.

2. Placera ut kantkablarna och cellplasten enligt ritning, se Monteringsanvisning ”GRUND”.

3. Därefter lätt att lägga ut Villakorgen® i formen för markdistanser.

4. Villakorgen®s format är anpassad efter kantelementens höjd, t ex 300-400 mm. För andra mått, se Villakorg® Kombi.

5. Med fria stångändar görs längdskarvningen mycket enkel. Villakorgen® är tillverkad som hane och hona och är konisk.

6. Villakorgen® monteras så att skarven blir 600 mm omlott och står på distanser, vilket ger bygglängd 2385 mm.

7. Komplettera hörnmontage med 4 st B-järn. I detta fall är ett B-järn en 12 mm armstål som bockats i 90° med längd 600x600 mm.

8. Eller bocka de fria stångändarna 90° och stick in omlott i varann.

9. Villakorgen® går att komplettera med fler armeringsjärn om så krävs.

9. Komplettera konstruktion eventuellt med vattenburen golvvärme.

10. När armeringsnätet najas fast i Villakorgen® är konstruktionen färdig för gjutning.

VILLAKORG®  KOMBI
Kombinationsförslag vid andra höjder och breder på kantbalken kan kompletteras med extra viktigt armeringsjärn.

Kontrollera alltid med din konstruktör vad din konstruktion kräver för laster, så rätt dimension av kantbalken fås.

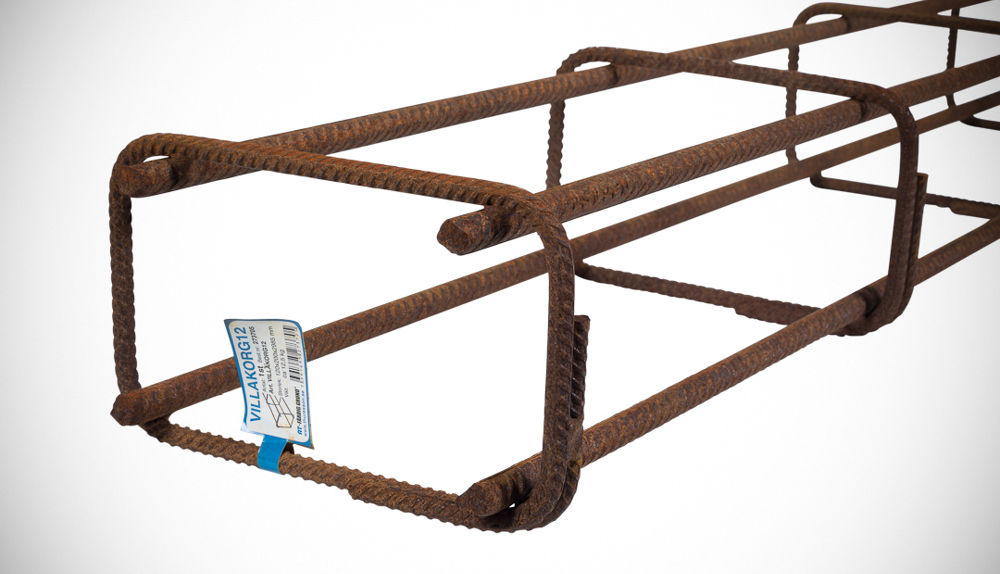

VILLAKORG®
INFORMATION:
Total längd: 2985 mm.
Bygglängd: 2385 mm.
8 stycken 8 mm byglar, 4 stycken 12 mm armeringsjärn.
Höjd: 120 mm alternativt 200 mm.
Bredd: 200 mm.
Villakorgen® går att komplettera med fler armeringsjärn.
För andra format och storlekar, kontakta oss för pris och leveranstider.
